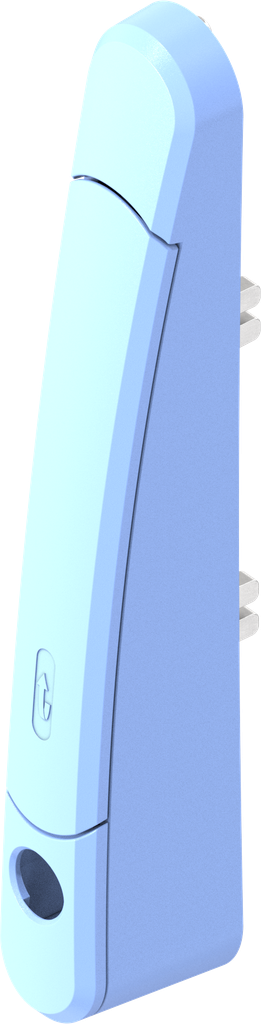

Lifthandle for small bending area, Polyamide GF light blue; 1390-U1-DP
for locking sets with profile half cylinder, round cylinder and inserts
No stock item, please ask for availability
Product Benefits:
- zweizügiger Hebelgriff
- variable Positionierung der Anschlussstangen passend zur Scharnierbefestigung
- kleines Lochbild durch außenliegende Griffmechanik
- innovative neue preisgünstige Technik
- ansprechendes Design
- ermöglicht schmale Verkantung 33 x 25 mm bzw. 37 x 25 mm für mehr lichte Weite
- Patentgeschützt!
Product information:
Verfahrweg der Stangen ist zweizügig

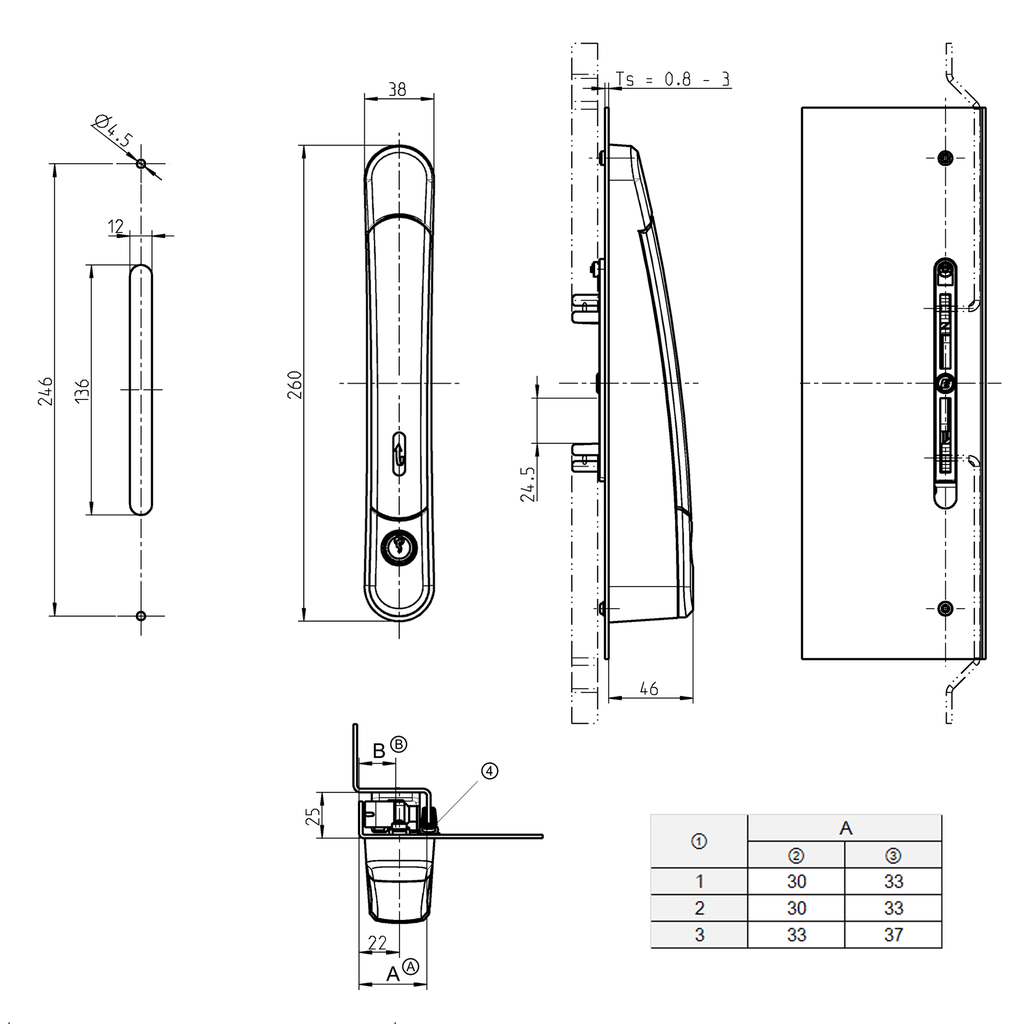

Ⓐ = Die Werte in der Tabelle bei Maß A mit Dichtung beziehen sich auf die Dichtung 1011-10. Mit anderen Dichtungen ergeben sich andere Werte bei Maß A.
Ⓑ = Das Maß B sollte den gleichen Wert haben wie das Befestigungsmaß des Scharnierbocks, wenn die Tür rechts / links und wendbar sein soll. Maß B abhängig von dem einzusetzenden Scharnier.
① = Verschlussart
② = ohne Dichtung
③ = mit Dichtung
④ = Dichtungs-Beispiel: 1011-10
⑤ = Dichtung und Dichtstück mit „Bauch“ werden bei dem Einbau nicht verwendet
⑥ = variable Stangenaufnahme
Assembly instruction:
Achtung:Baustein ASSA-Zylinder, Kaba-Zylinder und Druckknopf sind nicht einbaufähig!
Internal Reference:
1390-U1-DP
Barcode:
1390-U00001-00000DP
Product Type:
Swinghandle, Lifthandle
Program:
1390
Material of the module :
Polyamide GF
Surface of the module:
light blue
Dimension A, Variable:
25 mm
Number of Possible Locking Points:
2 points, 4 point, More than 4 points available on request
Number of Locking:
One locking set
Article with property rights:
Yes
Mounting Positions :
Outside the sealing
For small bending area:
Yes
Handle Art(1):
Lifthandle
With integrated rod control / 3-point cam:
Yes
Suitable for door thickness from:
0.80 mm
Suitable for door thicknesses up to:
3 mm
Locking set modular technology:
Profile half cylinder with cap, A = 30, mounted at the dish,Round cylinder with cap, mounted at the dish,Insert with cap, mounted at the dish
Swivel Handle:
46 mm
Pan Handle Length:
260 mm
Door revolvable / reversible:
Yes
Door Version :
Left,Right
Locking components:
Integrated rod control
