Flachstange mit Einzelrolle für schmalen Verkantungsraum, Stahl verzinkt
Flachstange mit Einzelrolle für schmalen Verkantungsraum, Stahl verzinkt
Flachstange mit Doppelrolle für schmalen Verkantungsraum, Stahl verzinkt
Flachstange mit Doppelrolle für schmalen Verkantungsraum, Stahl verzinkt

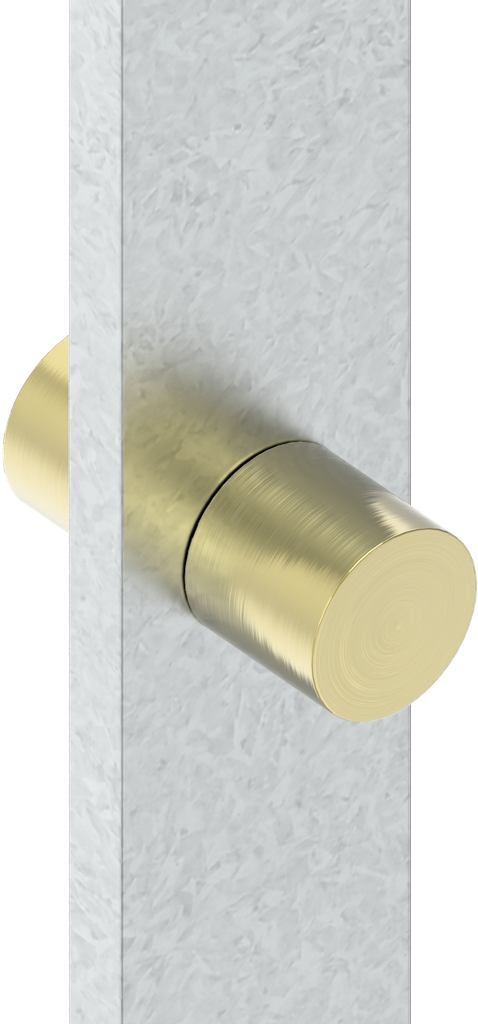

Flachstange mit Doppelrolle für schmalen Verkantungsraum, Stahl verzinkt; 1390-U11-03

https://www.emka.com/products/1390-u11-03 https://www.emka.com/web/image/product.template/232383/image_1920?unique=f86255a


    Diese Kombination existiert nicht.

    Außerhalb der Dichtung


    Produkthinweis:

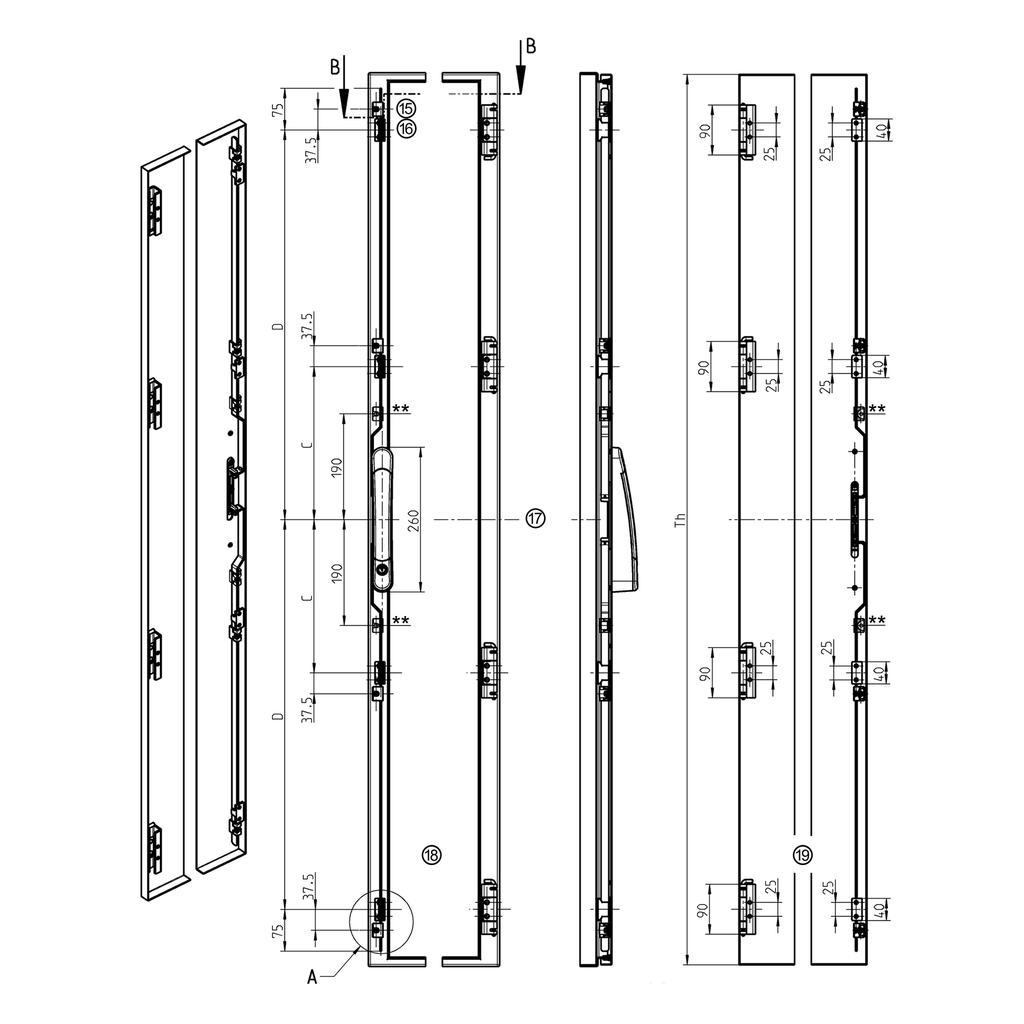

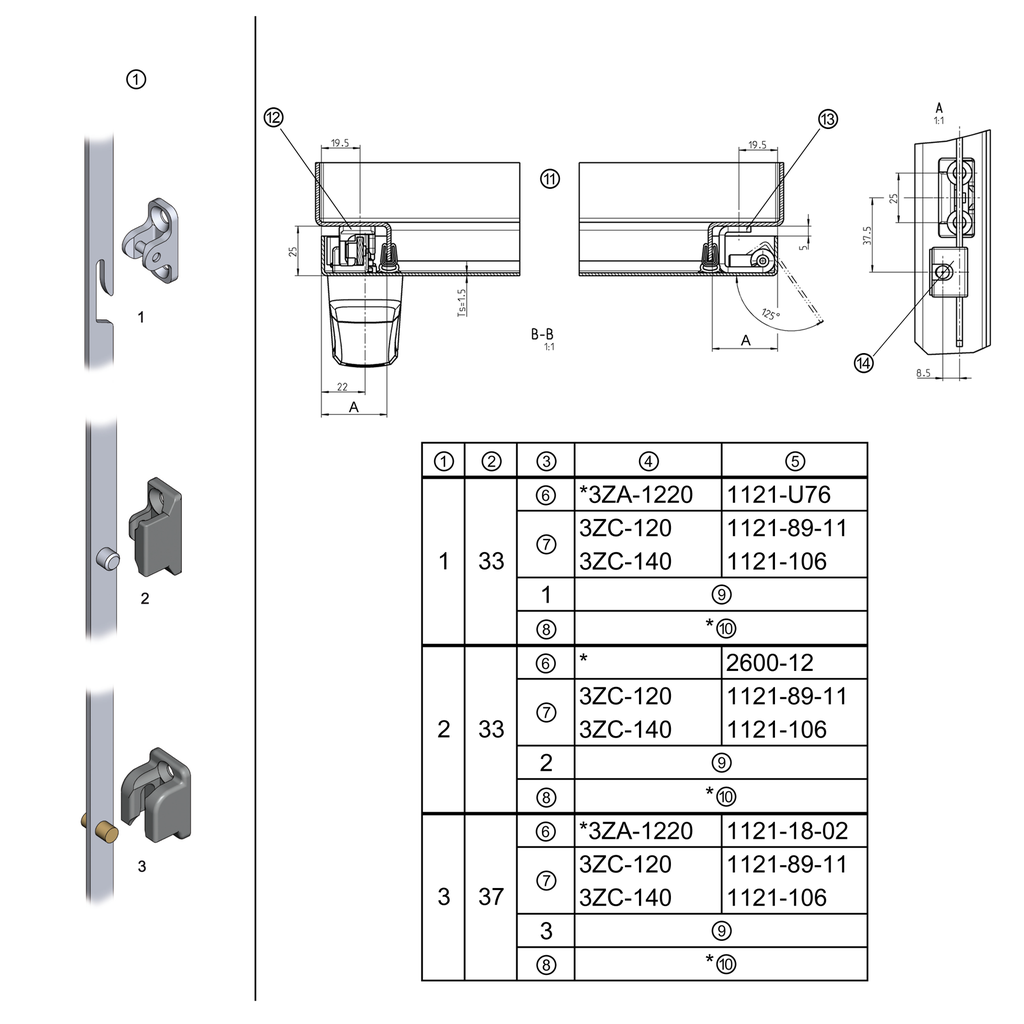

    ① = Verschlussart ② = Maß A ③ = Artikel ④ = Katalogblatt ⑤ = Artikel-Nr. ⑥ = Verschlusshalter ⑦ = Stangenführung ⑧ = Scharnier ⑨ = siehe Flachstange ⑩ = Scharnier passend zu den Verschlussarten 1, 2 und 3 - 125° Scharnier 4A-136 - 180° Scharnier (unten) 4A-140 - 180° Scharnier 4A-145 - 180° Scharnier (unten) 4A-170 - 180° Scharnier (26 mm Abkantung) 4A-210 - 180° Scharnier 4A-215 ⑪ = Kombinations Beispiel ⑫ = Verschlussart 2 ⑬ = z.B. 120° Scharnier 1031-U12 siehe Katalogblatt 4A-136 ⑭ = z.B. Stangenführung 1121-106 ⑮ = Mitte Stangenführung ⑯ = Mitte Verschlusshalter ⑰ = Mitte Tür ⑱ = ohne Tür dargestellt ⑲ = Tür von innen dargestellt * Befestigung mit Senkschrauben nach DIN ISO 2009, 2010, 7046-1, 7046-2, 7047 ** Zusätzliche Stangenführungen bei Türhöhe bis 1600 mm notwendig Verfahrweg der Stangen ist zweizügig

    Interne Referenz: 1390-U11-03
    Produktart: Anschlussstange
    Programm: 1390
    Katalogblatt: 3ZA-610
    Material der Baugruppe : Stahl
    Oberfläche der Baugruppe: verzinkt
    Anschlussstangen Position: außerhalb der Dichtung, oben oder unten
    Anzahl der möglichen Verschlusspunkte: 1-Punkt
    Artikel mit Schutzrecht: Ja
    C-Maß:
    D-Maß: 450
    Einbauposition : Außerhalb der Dichtung
    Flachstange außerhalb: Flachstange mit Doppelrolle
    Für Türhöhe: 1200-1600
    No Specifications
    Alle Produkte anzeigen
    Stangenführung
    Verschlusshalter
    Schwenkgriff, Hebelgriff
    Hier finden Sie die Produktdatenblätter und CAD-Dateien zu diesem Produkt
