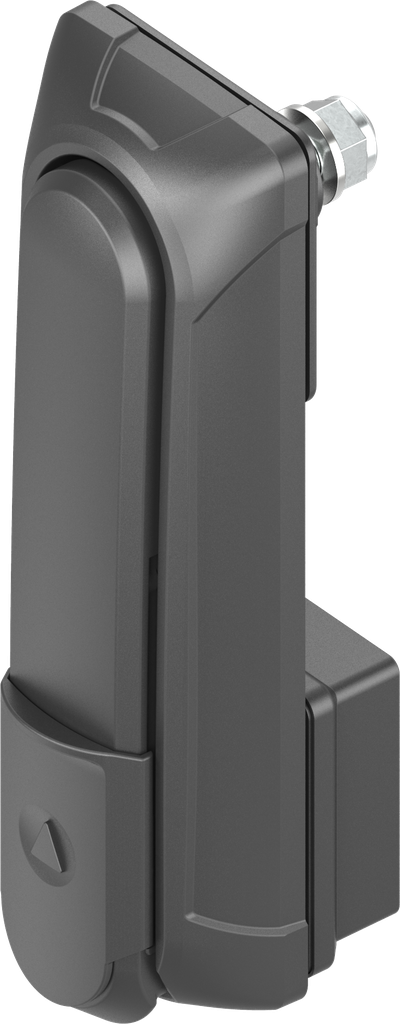

Schwenkgriff "kurz" mit Baustein für Profil-Halbzylinder 45 mm (A = 35 mm), Polyamid GF schwarz; 1317-U403-01

https://www.emka.com/products/1317-u403-01 https://www.emka.com/web/image/product.template/348738/image_1920?unique=e8209a7

für Zunge


    Diese Kombination existiert nicht.

    Innerhalb der Dichtung Geschäumte Dichtung Links Rechts


    Produktvorteile:

    • Ergonomic surface feel
    • Variable locking options
    • Integrated scratch prevents surface damage (handle / dish)

    Produkthinweis:

    Bei Verwendung der Adapterplatte oder des Adapterrings beträgt die max. Türstärke (Ts) 6 mm. (Bei Lochbild Variante A und C)

    Hinweis:
    Bei Türstärke (Ts) > 4 mm ist die Verwendung von Standard-Rundstangen nicht möglich!

    Schraubensatz 1107-U170 bei Ts = 4-12 mm extra bestellen

    Bemerkung:

    Plombierbar: ja, Bohrung in Mulde notwendig

    Interne Referenz: 1317-U403-01
    Produktart: Schwenkgriff, Hebelgriff
    Programm: 1317
    Katalogblatt: 3AB-140
    Material der Baugruppe : Polyamid GF
    Oberfläche der Baugruppe: schwarz
    Abkantung variabel: Ja
    Anzahl der möglichen Verschlusspunkte: 1-Punkt, 2-Punkt, 3-Punkt
    Anzahl der Schließmittel: ein Schließmittel
    Artikel mit Schutzrecht: Ja
    Einbauposition : Innerhalb der Dichtung
    Geschäumte Dichtung: Ja
    Griff-Art: Schwenkgriff
    Integrierter Kratzschutz: Ja
    Passend für Türstärke von: 2 mm
    Passend für Türstärken bis: 12 mm
    Plombierbar: Ja
    Schließmittel: Profil-Halbzylinder A = 35
    Schließmittelabdeckung: Ja
    Schwenkgriff Höhe vor Tür: 32,5 mm
    Schwenkgriff-Länge: 163 mm
    Türanschlag : Links,Rechts
    Verriegelungs-Komponente: Zunge
