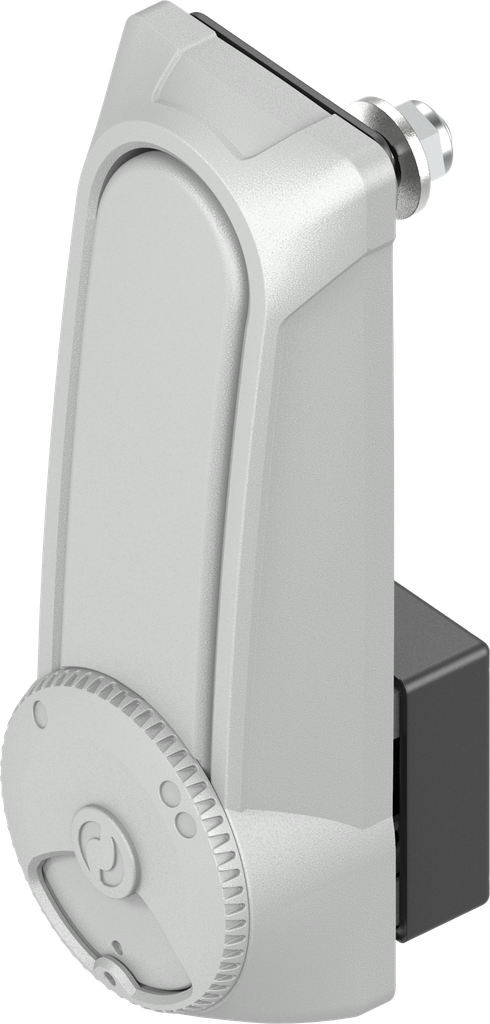

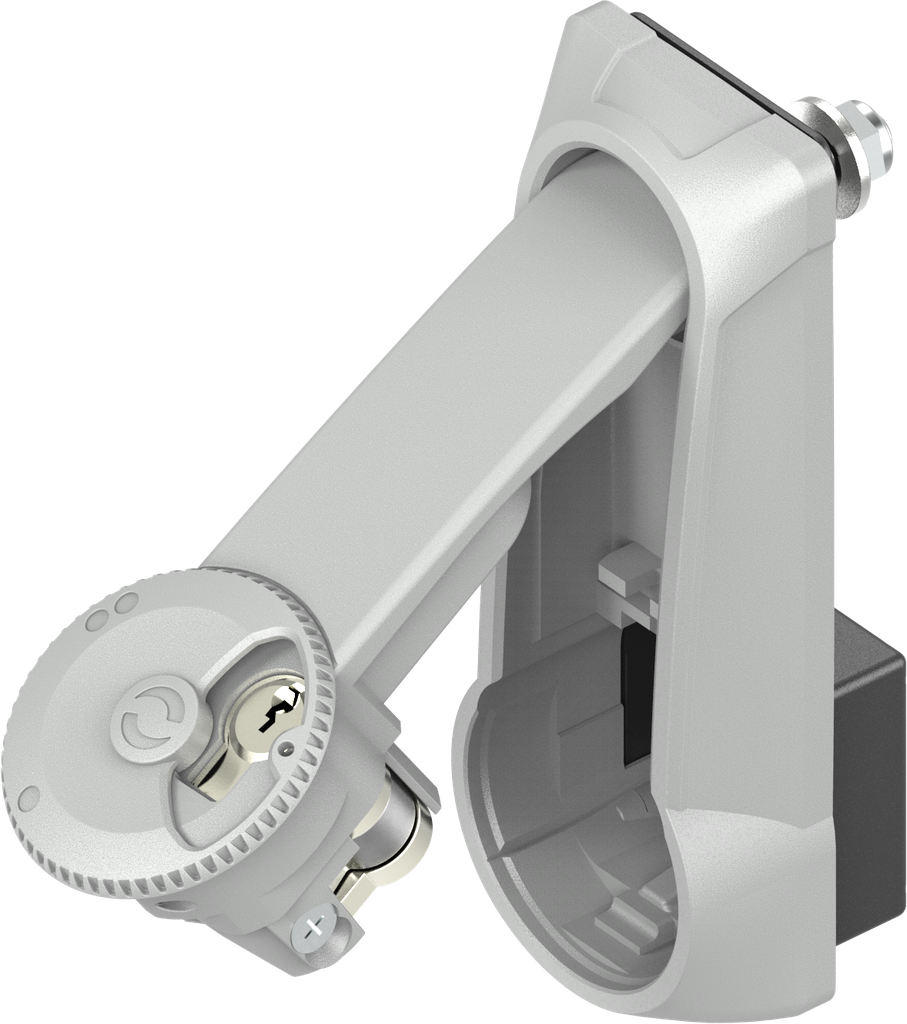

Doppelzylinder-Schwenkgriff "kurz" mit RC2 für Profil-Halbzylinder 40 mm und 45 mm (A = 30 mm und 35 mm), GD-Zn grau gepulvert RAL 7038 und antigraffiti lackiert; 1317-U201-HJ

https://www.emka.com/products/1317-u201-hj https://www.emka.com/web/image/product.template/65232/image_1920?unique=e8209a7

für Zunge


    Diese Kombination existiert nicht.

    Innerhalb der Dichtung Geschäumte Dichtung Schutzart IP 65 DIN EN 61373 (Schock- u. Schwingungsprüfung) DIN EN 1630 Klasse RC2 / WK2 (Widerstandsfähigkeit) Links Rechts


    Produkthinweis:

    For door gauge (Ts) > 6 mm standard round rods cannot be used!

    Attention: when using the adapter ring the max. door gauge (Ts) will be 6 mm

    Profile half cylinder not in scope of delivery

    Montagehinweis:

    Widerstandsklasse: RC2 DIN EN 1630, wird erreicht mit Profil-Halbzylinder nach DIN EN 18252-BZ oder DIN EN 1303 mit der Angriffswiderstandsklasse 2 mit Bohr- und Ziehschutz. Der Profilhalbzylinder sollte PIV CERT oder alternativ durch eine Zertifizierungsstelle nach DIN EN ISO/IEC 17065 zertifiziert und überwacht sein.

    Bemerkung:

    Ts >6-12 auf Anfrage

    Interne Referenz: 1317-U201-HJ
    Produktart: Schwenkgriff, Hebelgriff
    Programm: 1317
    Katalogblatt: 3AB-160
    Material der Baugruppe : GD-Zn
    Oberfläche der Baugruppe: grau gepulvert RAL 7038 und antigraffiti lackiert
    Abkantung variabel: Ja
    Anti-Graffiti-Lackierung: Ja
    Anzahl der möglichen Verschlusspunkte: 1-Punkt, 2-Punkt, 3-Punkt
    Anzahl der Schließmittel: zwei Schließmittel, 2-Augen-Schließung
    Artikel mit Schutzrecht: Ja
    Befestigung der Mulde: schraubbare Kappe IP 65
    Einbauposition : Innerhalb der Dichtung
    Geschäumte Dichtung: Ja
    Griff-Art: Schwenkgriff
    Integrierter Kratzschutz: Ja
    Ohne Schließmittel: Profil-Halbzylinder Blindstopfen ohne Kugelschnapper
    Passend für Türstärke von: 2 mm
    Passend für Türstärken bis: 12 mm
    Plombierbar: Ja
    Prüfung nach RC2 DIN EN 1630 (WK2 DIN V ENV 1630): Ja
    Prüfung Schutzgrad IK 10 in Anlehnung an DIN EN 50102: Ja
    Schließmittel: Profil-Halbzylinder A = 30,Profil-Halbzylinder A = 35
    Schließmittelabdeckung: Ja
    Schlüssel abziehbar: Schlüssel in jeder Griffstellung abziehbar
    Schock- und Schwingungsprüfung nach DIN EN 61373: Ja
    Schwenkgriff Höhe vor Tür: 36 mm
    Schwenkgriff-Länge: 165 mm
    Türanschlag : Links,Rechts
    Verriegelungs-Komponente: Zunge
