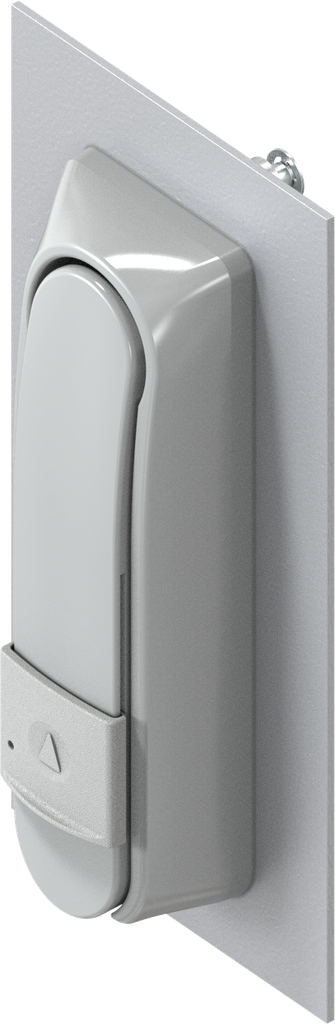

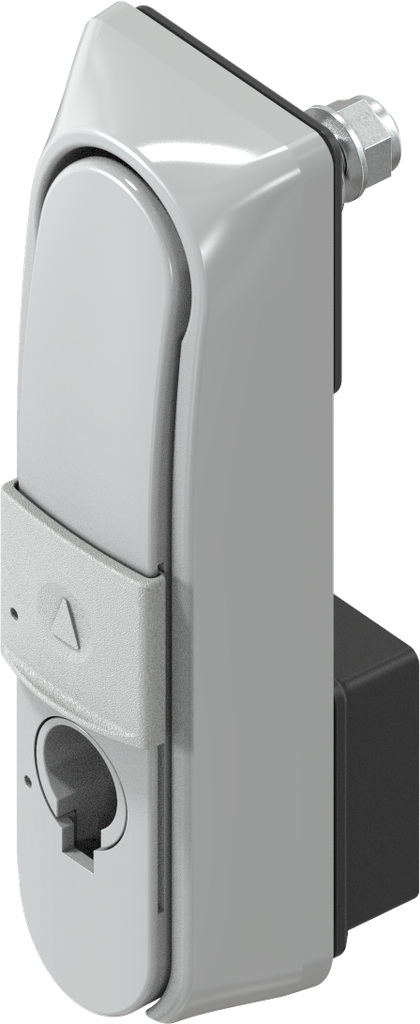

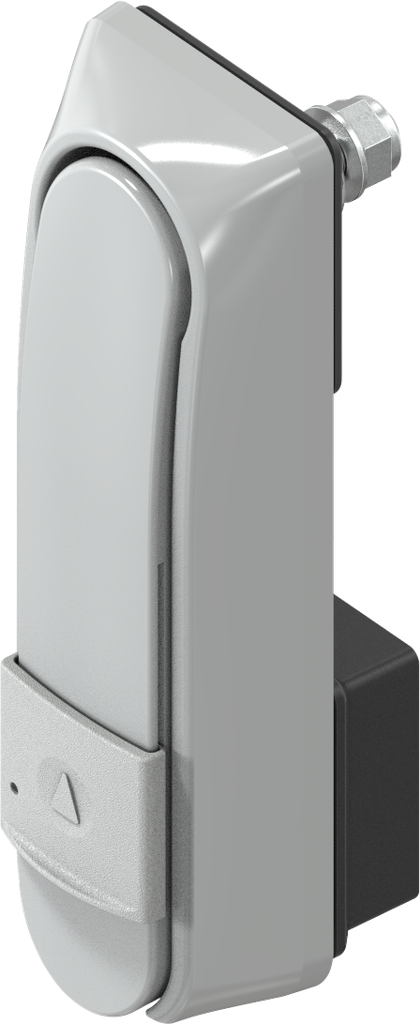

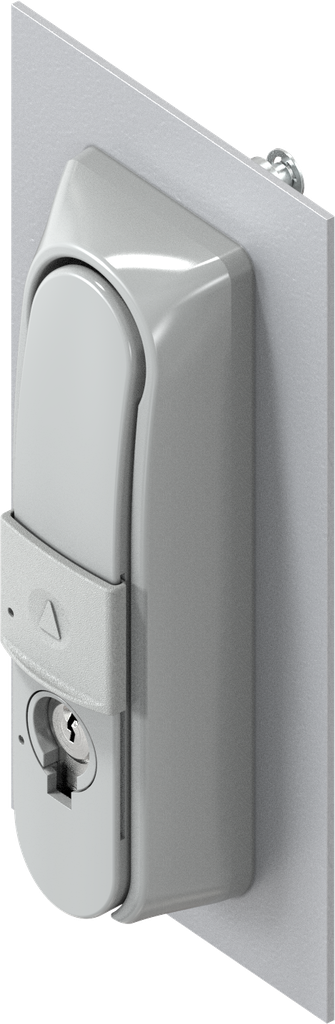

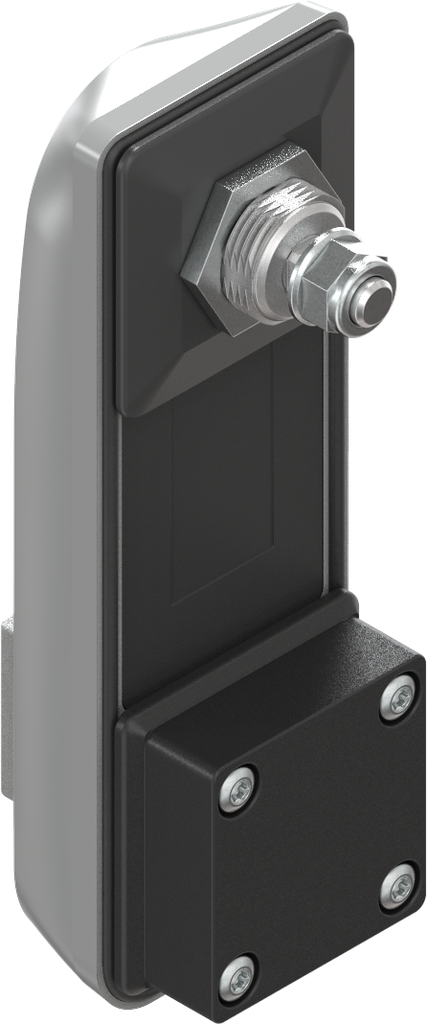

Schwenkgriff "kurz" mit RC2 für Profil-Halbzylinder 40 mm oder 45 mm (A = 30 mm oder 45 mm) mit zusätzlicher Schließdaumenstellung 30°, GD-Zn grau gepulvert RAL 7038; 1317-U157-BO

https://www.emka.com/products/1317-u157-bo https://www.emka.com/web/image/product.template/348712/image_1920?unique=564970e

für Zunge


    Diese Kombination existiert nicht.

    Innerhalb der Dichtung Geschäumte Dichtung Schutzart IP 65 DIN EN 61373 (Schock- u. Schwingungsprüfung) DIN EN 1630 Klasse RC2 / WK2 (Widerstandsfähigkeit) DIN EN 50102 - IK10 (Stoßfestigkeit) Links Rechts


    Produktvorteile:

    • Die Prüfung nach RC2 DIN EN 1630 hat der Schwenkgriff erfolgreich bestanden Die Prüfung Schutzgrad IK 10 in Anlehnung an DIN EN 50102 wurde erfolgreich bestanden Integrierter Kratzschutz verhindert Oberflächenbeschädigung (Griff / Mulde)
    • The test protection class IK 10 according to DIN EN 50102 was successfully passed
    • Integrated scratch protection prevents surface damage (handle / dish)

    Produkthinweis:

    RC2 DIN EN 1630, wird erreicht mit Profil-Halbzylinder nach DIN EN 18252-BZ oder DIN EN 1303 mit der Angriffswiderstandsklasse 2 mit Bohr- und Ziehschutz. Der Profilhalbzylinder sollte PIV CERT oder alternativ durch eine Zertifizierungsstelle nach DIN EN ISO/IEC 17065 zertifiziert und überwacht sein. Hinweis: Ohne Profil-Halbzylinder ist das Öffnen nur mit Bauschlüssel 1004-44-01AA möglich. Profil-Halbzylinder: 40 mm und 45 mm; Schließdaumen auf 6 oder 7 Uhr einstellen. Auf 3 oder 5 Uhr kein push-to-close Plombierbar: ja Ts > 6 mm - 8 mm auf Anfrage

    Montagehinweis:

    Bei der mechanischen und der elektromechanischen Ausführung ist nur der Profil-Halbzylinder nach DIN EN 18252 und DIN EN 1303 einsetzbar.

    Interne Referenz: 1317-U157-BO
    Produktart: Schwenkgriff, Hebelgriff
    Programm: 1317
    Katalogblatt: 3AB-180
    Material der Baugruppe : GD-Zn
    Oberfläche der Baugruppe: grau gepulvert RAL 7038
    Abkantung variabel: Ja
    Anzahl der möglichen Verschlusspunkte: 1-Punkt, 2-Punkt, 3-Punkt
    Befestigung der Mulde: schraubbare Kappe IP 65
    Einbauposition : Innerhalb der Dichtung
    Geschäumte Dichtung: Ja
    Griff-Art: Schwenkgriff
    Integrierter Kratzschutz: Ja
    Passend für Türstärke von: 1.50 mm
    Passend für Türstärken bis: 6 mm
    Plombierbar: Ja
    Prüfung nach RC2 DIN EN 1630 (WK2 DIN V ENV 1630): Ja
    Prüfung Schutzgrad IK 10 in Anlehnung an DIN EN 50102: Ja
    Schließmittel: Profil-Halbzylinder A = 30,Profil-Halbzylinder A = 35
    Schlüssel abziehbar: Schlüssel in jeder Griffstellung abziehbar
    Schock- und Schwingungsprüfung nach DIN EN 61373: Ja

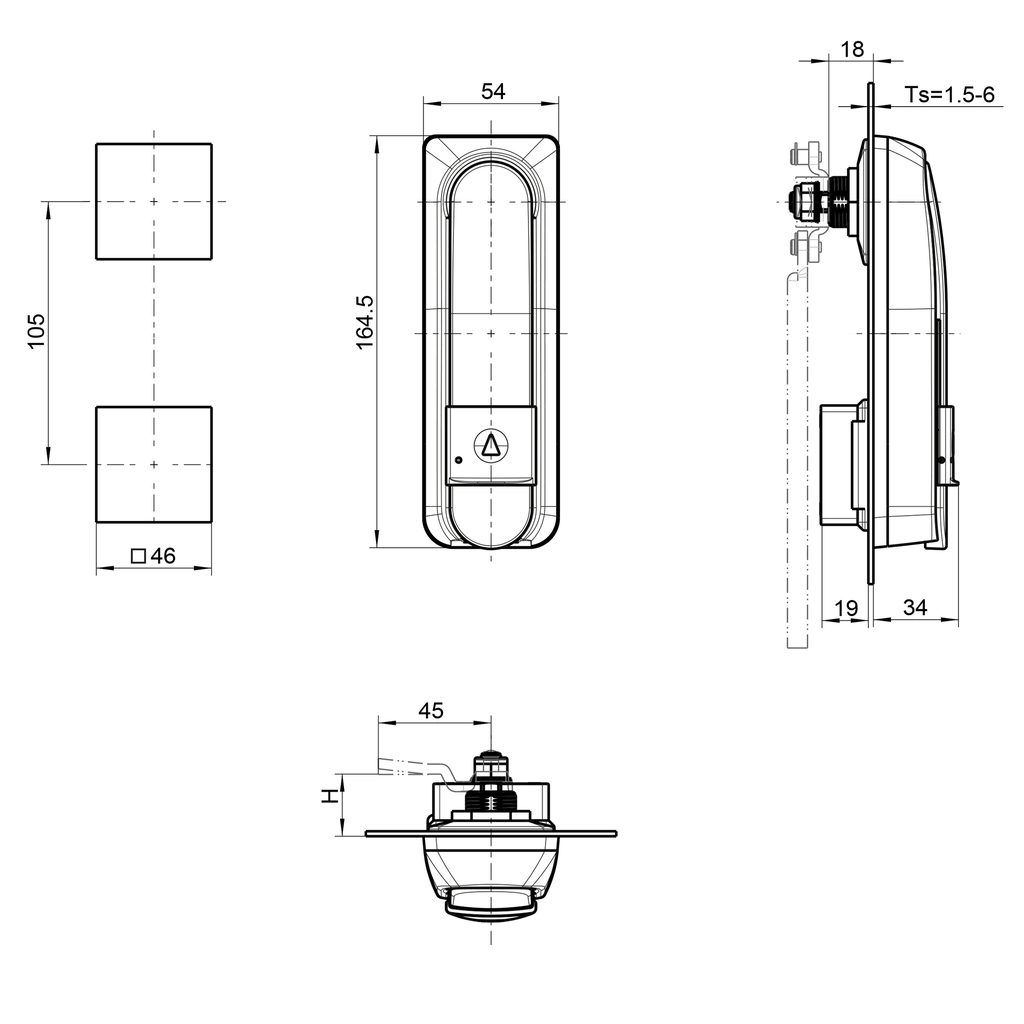

    Schwenkgriff Höhe vor Tür: 34 mm
    Schwenkgriff-Länge: 165 mm
    Tür drehbar / wendbar: Ja
    Türanschlag : Links,Rechts
    Verriegelungs-Komponente: Zunge
    No Specifications
    Alle Produkte anzeigen
    Zunge

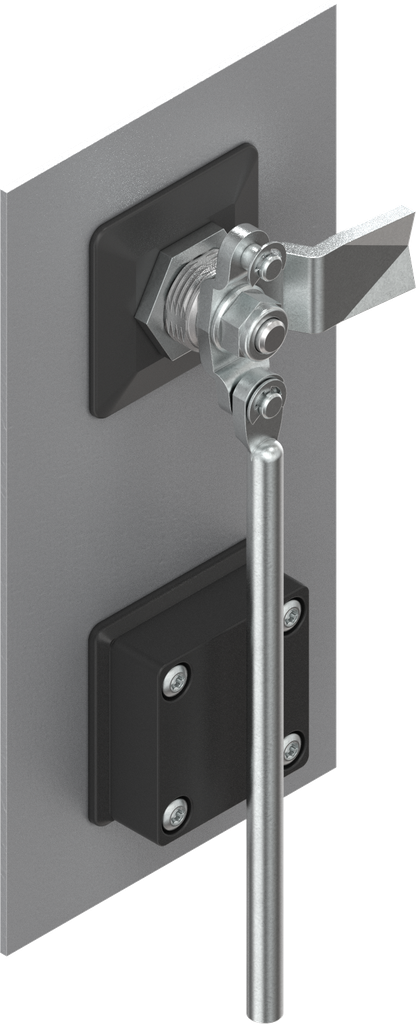

    Stangenantrieb
