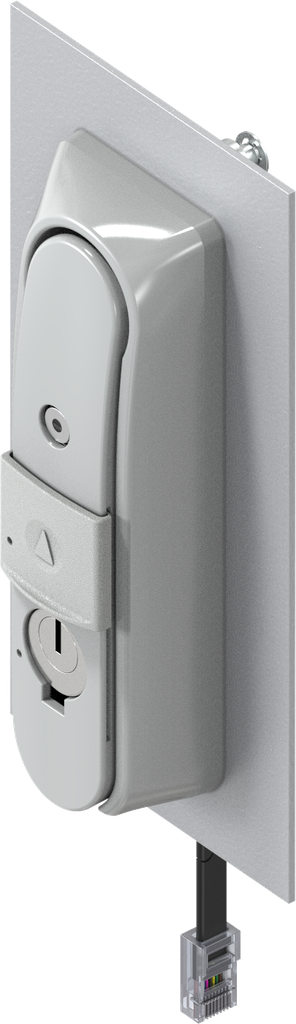

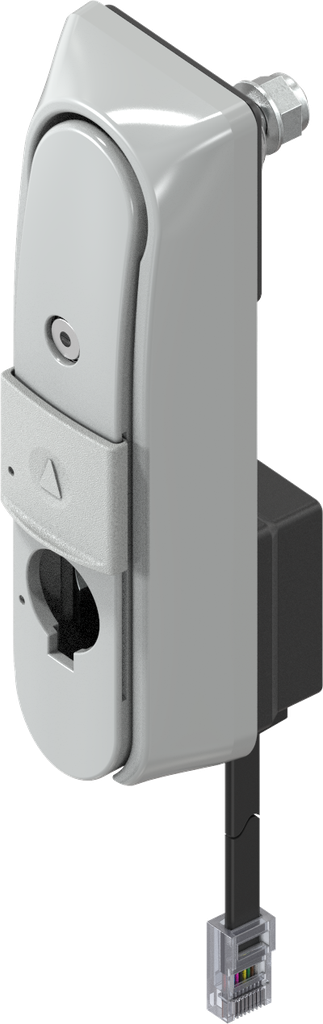

Schwenkgriff "kurz" mit RC2, mit elektromechanische Entriegelung und für Profil-Halbzylinder 40 mm oder 45 mm (A = 30 mm oder 45 mm), GD-Zn grau gepulvert RAL 7038
Schwenkgriff "kurz" mit RC2, mit elektromechanische Entriegelung und für Profil-Halbzylinder 40 mm oder 45 mm (A = 30 mm oder 45 mm), GD-Zn grau gepulvert RAL 7038
Schwenkgriff "kurz" mit RC2 für Profil-Halbzylinder 40 mm oder 45 mm (A = 30 mm oder 45 mm) mit zusätzlicher Schließdaumenstellung 30°, GD-Zn grau gepulvert RAL 7038
Schwenkgriff "kurz" mit RC2 für Profil-Halbzylinder 40 mm oder 45 mm (A = 30 mm oder 45 mm) mit zusätzlicher Schließdaumenstellung 30°, GD-Zn grau gepulvert RAL 7038

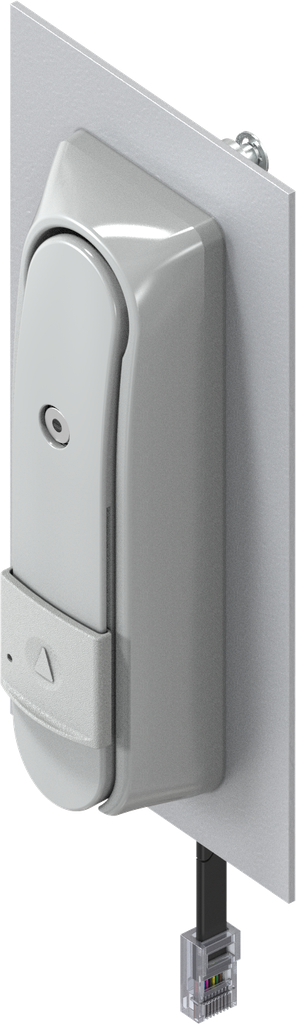

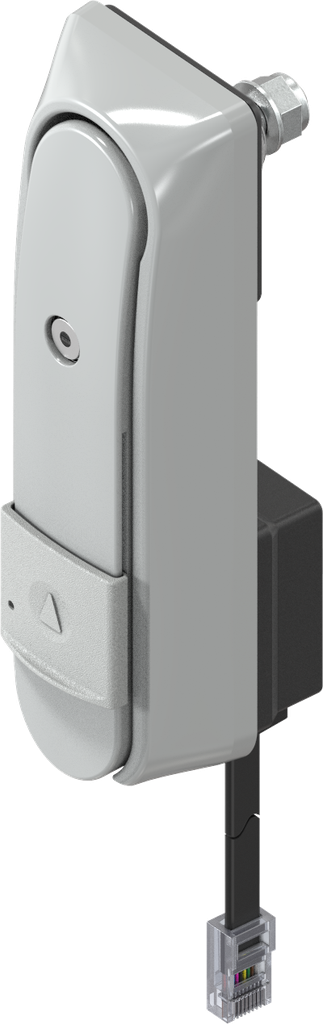

Schwenkgriff "kurz" mit RC2, mit elektromechanische Entriegelung und für KABA Typ 1514, GD-Zn grau gepulvert RAL 7038; 1317-U156-BO

https://www.emka.com/products/1317-u156-bo https://www.emka.com/web/image/product.template/348711/image_1920?unique=564970e

für Zunge


    Diese Kombination existiert nicht.

    Innerhalb der Dichtung Geschäumte Dichtung Schutzart IP 65 DIN EN 61373 (Schock- u. Schwingungsprüfung) DIN EN 1630 Klasse RC2 / WK2 (Widerstandsfähigkeit) DIN EN 50102 - IK10 (Stoßfestigkeit) Links Rechts


    Produktvorteile:

    • Die Prüfung nach RC2 DIN EN 1630 hat der Schwenkgriff erfolgreich bestanden Die Prüfung Schutzgrad IK 10 in Anlehnung an DIN EN 50102 wurde erfolgreich bestanden Integrierter Kratzschutz verhindert Oberflächenbeschädigung (Griff / Mulde)
    • The test protection class IK 10 according to DIN EN 50102 was successfully passed
    • Integrated scratch protection prevents surface damage (handle / dish)

    Produkthinweis:

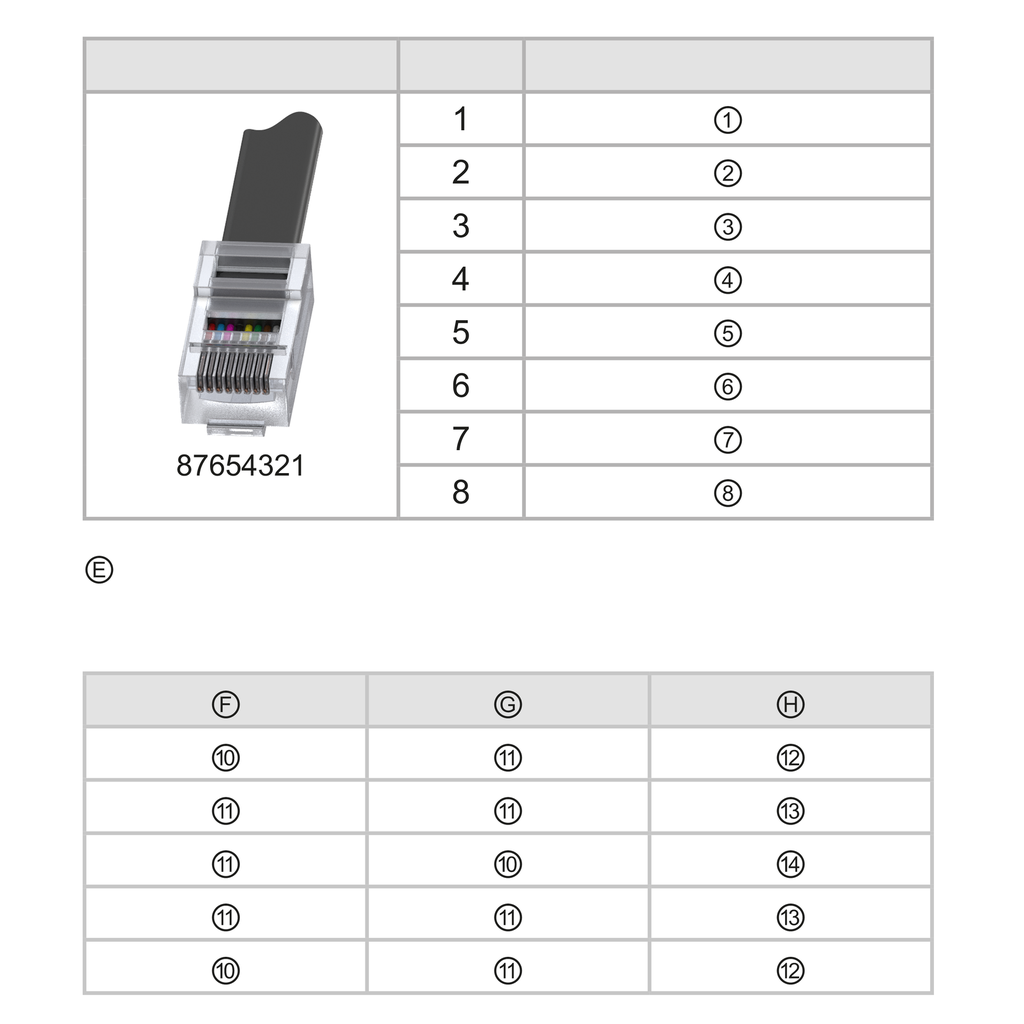

    1 = weiss = Motor V + 2 = braun = V - 3 = grün = LED V + 4 = gelb = Reed-Kontakt 5 = grau = - 6 = pink = Motor Position 1 7 = blau = Motor Position 2 8 = rot = Taster E = Die Pins 4, 6, 7, 8 müssen mit einem Pull-Up-Widerstand versehen werden, Pin 5 kann mit einem Pull-Up-Widerstand versehen werden. Der Motor muss direkt von einer übergeordneten Steuerung angesteuert werden und kann nur in eine Richtung verfahren werden. Um die Verriegelung in den gewünschten Zustand (verriegelt/entriegelt) zu versetzen, muss nicht nur der Motor angesteuert, sondern es müssen auch die Motorpositionsschalter abgefragt und ausgewertet werden. Zur Identifizierung des entsprechenden Status dient die nachfolgende Tabelle. F = Motor Position 1 G = Motor Position 2 H = Griff-Status 10 = Logisch 0 11 = Logisch 1 12 = Verriegelt 13 = Nicht definiert 14 = Entriegelt RC2 DIN EN 1630, wird erreicht mit Profil-Halbzylinder nach DIN EN 18252-BZ oder DIN EN 1303 mit der Angriffswiderstandsklasse 2 mit Bohr- und Ziehschutz. Der Profilhalbzylinder sollte PIV CERT oder alternativ durch eine Zertifizierungsstelle nach DIN EN ISO/IEC 17065 zertifiziert und überwacht sein. Hinweis: Ohne Profil-Halbzylinder ist das Öffnen nur mit Bauschlüssel 1004-44-01AA möglich. Profil-Halbzylinder: 40 mm und 45 mm; Schließdaumen auf 6 oder 7 Uhr einstellen. Auf 3 oder 5 Uhr kein push-to-close Plombierbar:ja Einsatzbereich: Innen- und Außenbereich bei -30°C bis +80°C Anschlussart: Stecker RJ45 mit Anschlusskabel (4 m) Freigabe: durch Anlegen eines 3 - 3,6 V DC Signals Aufweckfunktion: Ja, durch Drucktaster Anzeige: durch LED Fernüberwachung: durch eingebauten Reedkontakt Schließen: Griff in die Mulde drücken, bis der Schließmechanismus einrastetNotöffnung:optional mit 40 mm oder 45 mm Profil-Halbzylinder Ts > 6 mm - 8 mm auf Anfrage Ob der Griff geöffnet ist kann über einen Reed-Kontakt abgefragt werden. Der Taster kann zur Interaktion in beliebiger Form eingesetzt werden, ebenso wie die LED zur Indikation in beliebiger Art

    RC2 DIN EN 1630, is achieved with profily half cylinder according to DIN EN 18252-BZ or DIN EN 1303 with the attacking resistance class 2 with protection against drilling and pulling. The profile half-cylinder should be certified and monitored by PIV CERT or alternatively by a certifying body according to DIN EN ISO/IEC 17065.

    Note: Without profile half cylinder opening is only possible with key 1004-44-01AA.
    Profile half cylinder: 40 mm and 45 mm; Set locking cam to 6 or 7 o'clock. At 3 or 5 o'clock no push-to-close
    Sealable: Yes
    Application range: Indoor and outdoor at -30°C up to +80°C

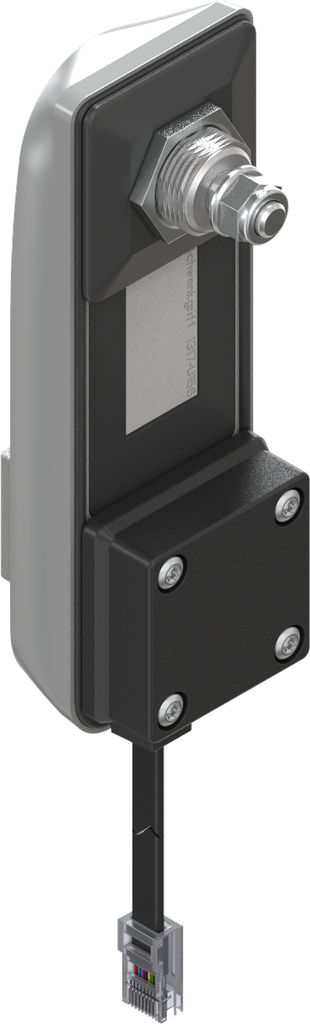

    Connection type: Plug RJ45 with connection cable (4 m)
    Release: By applying a 3 - 3.6 V DC signal
    Wake-up function: Yes, by push button
    Display: LED
    Remote monitoring: By built-in reed contact
    Locking: Push handle into recess until locking mechanism engages
    Emergency opening: Optional with 40 mm or 45 mm profile half cylinder
    Ts > 6 mm - 8 mm on request

    Whether the handle is open can be queried via a reed contact.
    The push button can be used for interaction in any form, as well as the LED for indication in any way.

    Montagehinweis:

    Bei der mechanischen und der elektromechanischen Ausführung ist nur der Typ KABA 1514 einsetzbar.

    Interne Referenz: 1317-U156-BO
    Produktart: Schwenkgriff, Hebelgriff
    Programm: 1317
    Katalogblatt: 3AB-180
    Material der Baugruppe : GD-Zn
    Oberfläche der Baugruppe: grau gepulvert RAL 7038
    Abkantung variabel: Ja
    Anzahl der möglichen Verschlusspunkte: 1-Punkt, 2-Punkt, 3-Punkt
    Anzahl der Schließmittel: ein Schließmittel und elektromechanische Ausführung
    Befestigung der Mulde: schraubbare Kappe IP 65
    Einbauposition : Innerhalb der Dichtung
    Elektromechanische Entriegelung : 3 - 3,6 V
    Geschäumte Dichtung: Ja
    Griff-Art: Schwenkgriff
    Integrierter Kratzschutz: Ja
    Notöffnung: Ja
    Passend für Türstärke von: 1.50 mm
    Passend für Türstärken bis: 2 mm
    Plombierbar: Ja
    Prüfung nach RC2 DIN EN 1630 (WK2 DIN V ENV 1630): Ja
    Prüfung Schutzgrad IK 10 in Anlehnung an DIN EN 50102: Ja
    Schließmittel: KABA Typ 1514
    Schlüssel abziehbar: Schlüssel in jeder Griffstellung abziehbar
    Schock- und Schwingungsprüfung nach DIN EN 61373: Ja

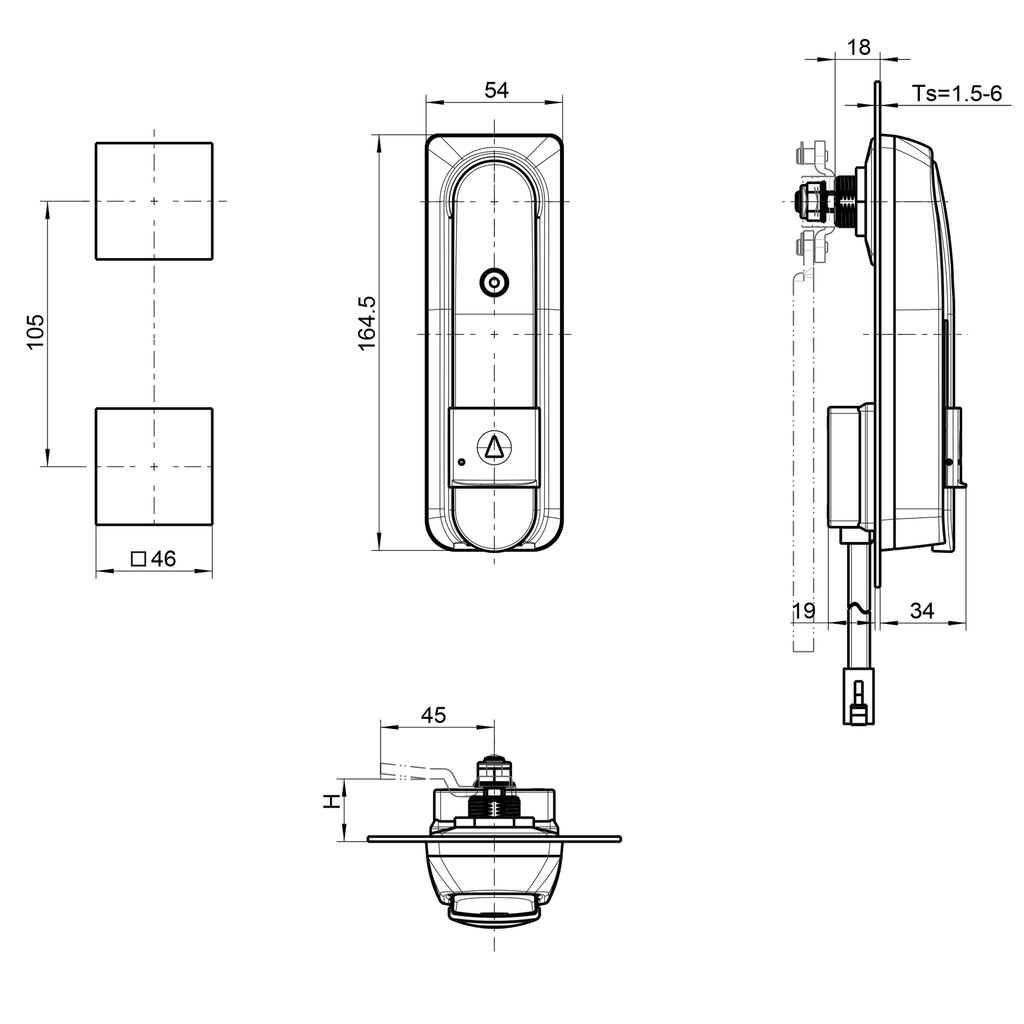

    Schwenkgriff Höhe vor Tür: 34 mm
    Schwenkgriff-Länge: 165 mm
    Tür drehbar / wendbar: Ja
    Türanschlag : Links,Rechts
    Verriegelungs-Komponente: Zunge
    No Specifications
    Alle Produkte anzeigen
    Zunge

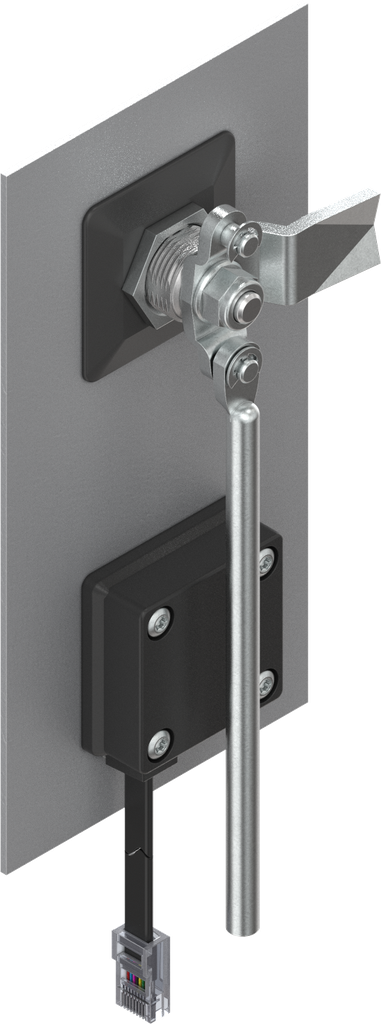

    Stangenantrieb
