Hebelgriff-Verschluss-System komplett mit 2 Verschlusspunkten unterschiedliche Schließung, Polyamid GF schwarz

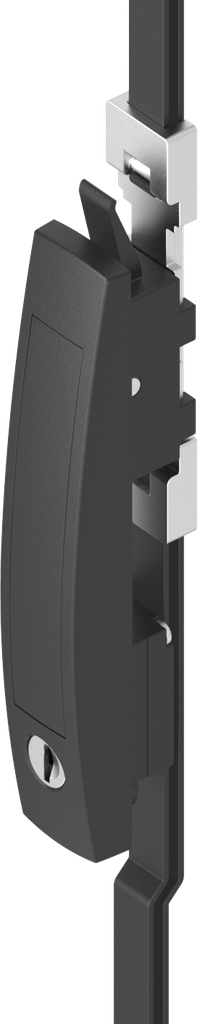

Hebelgriff-Verschluss-System komplett mit 4 Verschlusspunkten unterschiedliche Schließung, Polyamid GF schwarz; 1190-U6-V
Kein Lagerartikel, Verfügbarkeit bitte anfragen
Funktion:
- Türhöhe Th = 800 mm - 1200 mm:
Maß C: entfällt; Maß D: 300 mm - Türhöhe Th = 1200 mm - 1600 mm:
Maß C: entfällt; Maß D: 450 mm - Türhöhe Th = 1600 mm - 1900 mm:
Maß C: 300 mm; Maß D: 700 mm - Türhöhe Th = 1900 mm - 2200 mm:
Maß C: 300 mm; Maß D: 850 mm
Bemerkung:
Anzahl der Stangenführungen und Verschlusshalter 4 ; Hub 18 mm
Interne Referenz:
1190-U6-V
Barcode:
1190-u00006-000000v
Produktart:
Schwenkgriff, Hebelgriff
Programm:
1190
Katalogblatt:
3F-420
Material der Baugruppe :
Polyamid GF
Oberfläche der Baugruppe:
schwarz
A-Maß, variabel:
25 mm
Anzahl der möglichen Verschlusspunkte:
4-Punkt
Anzahl der Schließmittel:
ein Schließmittel
Artikel mit Schutzrecht:
Ja
Einbauposition :
Außerhalb der Dichtung
Griff-Art:
Hebelgriff
Mit integriertem Stangenschloss / Stangenantrieb:
Ja
Rundzylinder-Art:
EMKA EK, unterschiedlich schließend
Schließmittel:
Rundzylinder
Schwenkgriff Höhe vor Tür:
19 mm
Schwenkgriff-Länge:
180 mm
Türanschlag :
Links,Rechts
Türstärke:
2 mm
Verriegelungs-Komponente:
Integrierter Stangenantrieb
No Specifications
