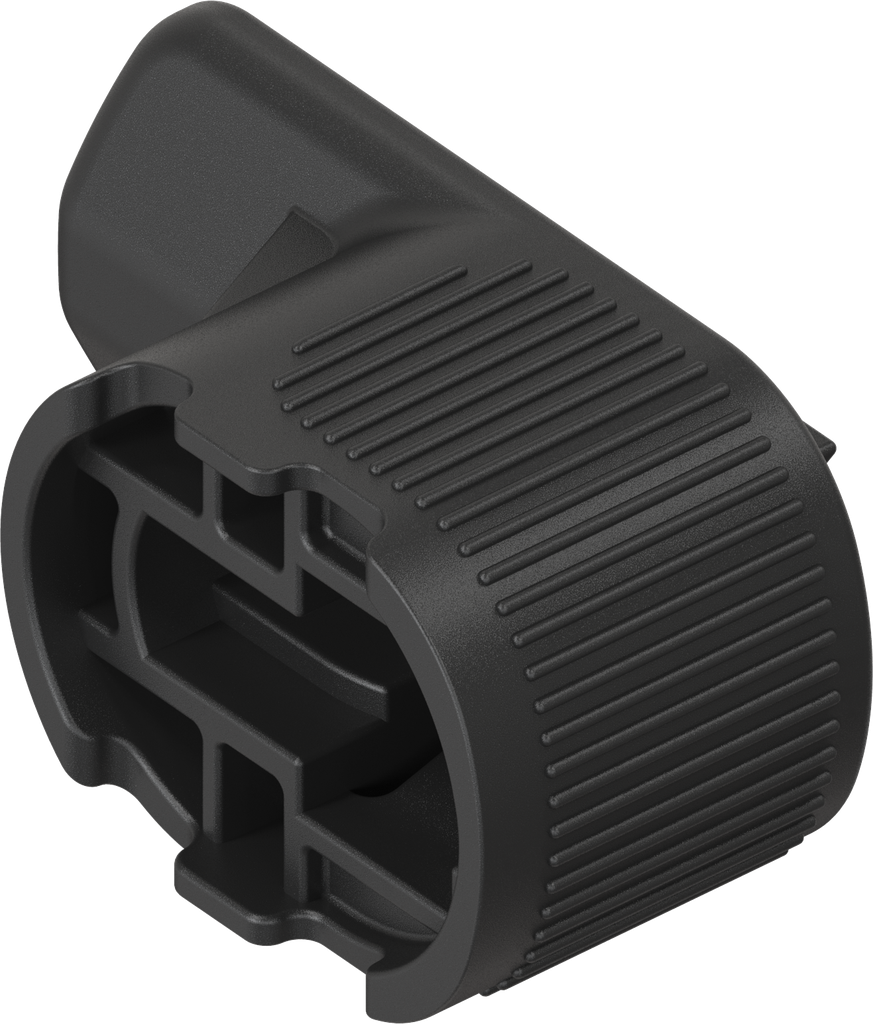

Rastzunge H = 13,5 mm, Polyamid GF schwarz; 1022-56-02

https://www.emka.com/products/1022-56-02 https://www.emka.com/web/image/product.template/208827/image_1920?unique=3e944dc

für Ts = 0,5 - 1,0 mm


    Diese Kombination existiert nicht.

    Innerhalb der Dichtung Schutzart IP 69K


    Produktvorteile:

    • Cost savings due to assembly and disassembly without tools within seconds
    • Closing force with cam of steel matches EMKA standard quarter turn of zinc die-cast
    • Smooth operation (no inner rotation due to design)
    • Self-sealing design for highest protection requirements (design immanent)
    • Increased safeguarding against overwinding
    • Standard cut out
    • Patented

    Produkthinweis:

    Door gauge incl. surface coating

    A = Assembly
    ① = Insert the insert part into the cut out
    ② = Place the snap-in cam and shift it laterally, acoustic and visual verification of snapping in of snap-in cam

    B = Disassembly
    ③ = Press the locking arms apart
    ④ = Shift the snap-in cam laterally and remove it

    Montagehinweis:

    • Assembly door stop on the right:
      Pre-assembled insert part is inserted into the cut out while insert is closed. Then fixed with click-in housing.
    • Assembly door stop on the left:
      Pre-assembled insert part is inserted into the cut out while insert is open. Then fixed with click-in housing.
    Interne Referenz: 1022-56-02
    Produktart: Zunge
    Material: Polyamid GF
    Programm: 1022
    Oberfläche: schwarz
    Katalogblatt: 1A-320
    Anzahl der möglichen Verschlusspunkte: 1-Punkt
    Artikel mit Schutzrecht: Ja
    Einbauposition : Innerhalb der Dichtung
    H-Maß: 13.50 mm
    Kompressionswert : 4 mm
    L-Maß: 24 mm
    Löffel: Ja
    Vorreiber-Typ: Vorreiber mit einfacher Betätigung,Vorreiber für werkzeuglose Montage
    No Specifications
    Alle Produkte anzeigen

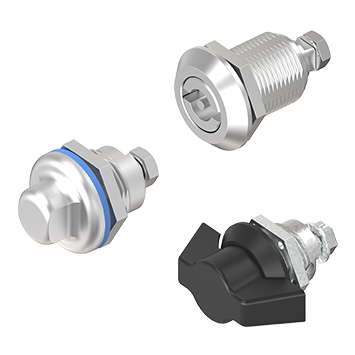

    Vorreiber
